项目介绍
矢量网络分析仪是一种常见的射频测量仪器，主要用来测量高频器件、电路及系统的性能参数，如线性参数、非线性参数、变频参数等。同时矢量网络分析仪器也是是一种电磁波能量的测试设备。它既能测量单端口网络或两端口网络的各种参数幅值，又能测相位，矢量网络分析仪能用史密斯圆图显示测试数据。
样品要求
1、同轴模式粉末样品一般至少需0.1g（与样品浓度有关）, 或者自己制备成同轴环（外径7mm,内径3mm,厚度不超过2mm），测试频段1-18、2-18GHz;
2、波导需要根据测试频段制备标准尺寸样品，最好是在制备好后可以放进波导片里；
制样标准：22.9X10.2X2mm（8.2~12.4GHz）；15.9X8.03X2 mm (12.4~18GHz); 10.95X4.5X2mm(18-26.5GHz); 7.15x3.60x2mm(26.5-40GHz); 薄膜20mmX30mm，厚度小于0.1mm；
3、弓形法需要制成180x180mm的大板；
4、谐振腔法：长宽40x50mm薄膜，厚度不超过1mm，送样前进行严格测量。
5、法兰同轴法块体/薄膜样品尺寸要求：小同轴法：直径94mm圆两块 大同轴法：直径133mm圆两块(注：两块圆需材质一致，厚度相近，其中一块圆测试时需进行裁剪)
6、屏蔽室法块体/薄膜样品尺寸要求：400mm*400mm。

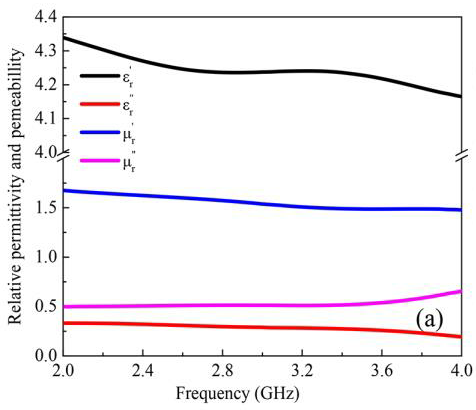

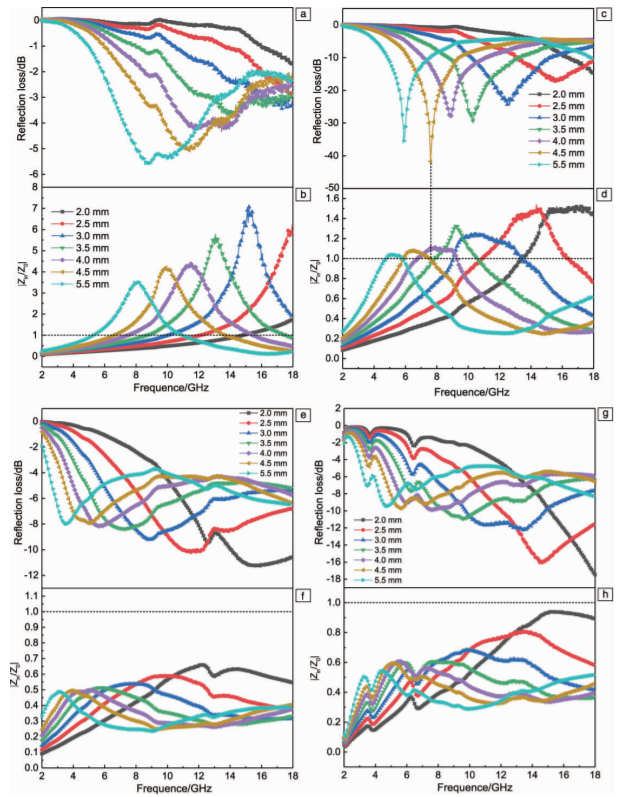

样品测试案例
1、想用粉末测同轴，如果要加石蜡的话，有没有一个参考值呢？
没有参考的情况下只能测1:1，然后根据数据再调浓度，最好能够查文献了解。
2、为什么有的介电常数是负值？
一般可能是因为试样的浓度太高了（即和石蜡掺杂时，样品的比例太高），基本上快成导体了，已经形成导电通道了，介电数据异常了，不过可以看S参数计算屏蔽效能。这时候材料就只有屏蔽效果了，没有吸波性能了，和金属板差不多了，超过预设阈值了，有导电通道了，不适合这个仪器测试范围了。这种情况，一般建议调整降低样品的比例。
3、矢量网络分析仪中，弓形法只能给出什么数据？
只能给出吸波反射率。
