项目介绍
分析原理：飞行时间-二次离子质谱仪（TOF-SIMS），是一种非常灵敏的表面分析技术。它利用一次离子激发样品表面微量的二次离子，根据二次离子飞行到探测器的时间不同来测定离子质量。由于TOF-SIMS中离子飞行时间只依赖于它们的质量，故其一次脉冲就可得到一个全谱，离子利用率很高，能实现对样品几乎无损的静态分析。
TOF-SIMS具有检测极限极低、分辨率极高等优点，能实现在2-3个原子层对样品进行检测并给出二维和三维图像信息。目前TOF-SIMS主要用于有机样品的表面分析，如生物药品的有机物分析、半导体材料的污染分析、储能材料分析及有机分子碎片鉴定等。
样品要求
1、薄膜、片状、块体：长×宽尺寸约10 mm × 10 mm~12 mm × 12 mm，厚度不大于5mm；
2、粉末样品最好压片后送样。压片时使用清洁的铝箔包裹粉末样品，以避免在加压过程样品表面被污染,压片后的尺寸要求见1条，尽量保持样品上下表面平整（尤其待测面，越平整越好）；
3、通过溶液涂膜方法制备薄膜样品时，最好使用表面平整的导体或半导体作为衬底，例如：Si片， 镀金的Si片，或银片等；
4、易被氧化或易吸水样品，在送样过程中应注意隔离空气（如放保干器， 或高纯Ar气袋 ）；
5、最好用带盖的玻璃小试管、小容量瓶等容器装样；最好不要直接使用塑料容器、塑料袋、含硅的胶带或胶面和纸袋，以免硅树脂或纤维污染样品表面；
6、对薄膜、片状、块体样品标记出测试面，千万注意：不能使用墨水笔在样品上标记测试面，以免墨水中的有机试剂污染待测样品表面；
7、如果样品有易变性（如被氧化，吸附等），易熔化等情况请请在测试单中说明。
仪器参数
质量分辨率：29u＞17000（FWHM），200u时＞26000（FWHM），质量范围：一般＞12000amu，质量精确度：对于小于100u的质量数，质量精确度可＜1mu；对于大于100u的质量数，质量精确度可＜10ppm，MS-MS前驱离子质量范围：15~4000u。
样品测试案例
1、可以打什么元素？
都可以，除了元素，还可以打有机片段，必须提供片段分子式。

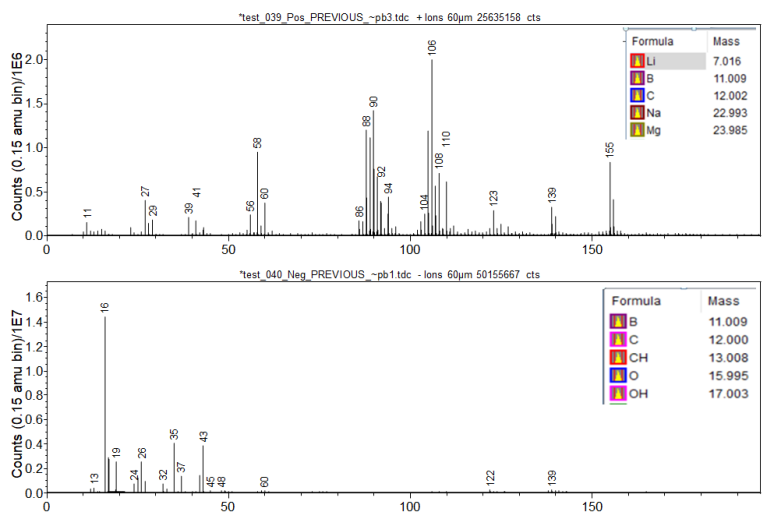

2、打表面可以提供怎么样的数据
面扫2D图，质谱图。

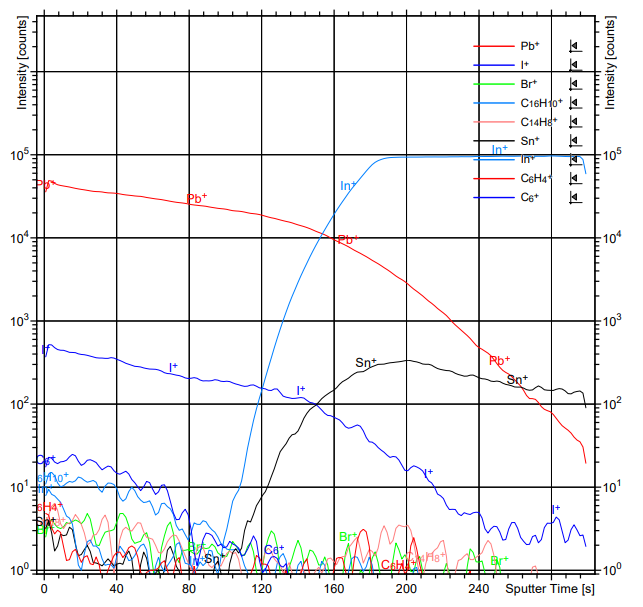

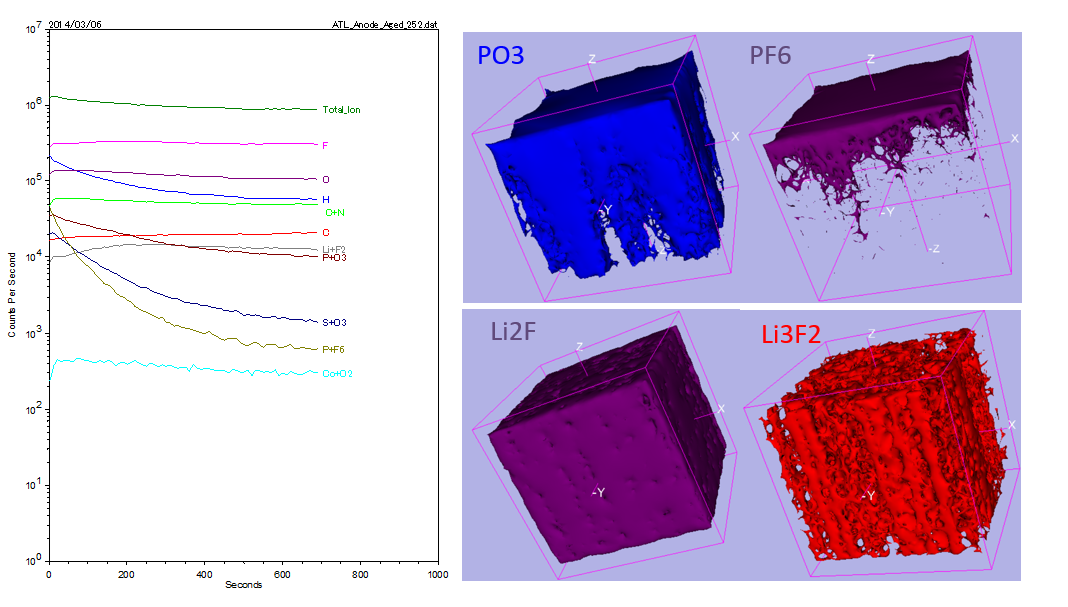

3、深度剖析可以提供什么样的数据
1D曲线图，2D图，3D图。
4、深度剖析最多可以打多深？
1um，如果需要打的更深，后续按时间收费。
5、光斑是多大？
20um，可以调，具体需要沟通。
6、能否真空转移？有没有手套箱？
没有连接手套箱，我们有专门的制样设备，可在惰性气体保护下制样。
7、我的样品不能接触空气，我怎么运输？
真空瓶运输。
8、样品能回收么？
可以，请提前说明。
9、质谱测试正负离子模式是什么？
TOF-SIMS是采用初级离子源（Bi源）入射样品的表面激发出材料里的离子，通常给样品加不同偏压分别采集正离子或负离子，金属离子主要在正离子模式产额比较高，而电负性元素如O\OH\F\Cl\S\N\Br等在负离子模式产额高，如果组分有金属氧化物，比如NiO, 那一定会在正离子模式产生Ni原子离子，以及NixOy的分子离子，而负离子模式一定有O原子离子，同时也有NixOy的分子离子，当然在正离子模式下大多数情况 x>y, 负离子模式下x<y, 这个案例中也有NiOH这样的离子，说明有可能有氢氧化物存在。
