项目介绍
XRF测试的全称为X射线荧光光谱仪，包括波长色散X射线荧光光谱仪（WDXRF）和能量色散X射线荧光光谱仪 (EDXRF) 两种类型。波长色散型X射线荧光光谱仪：在定性与定量分析时精度和灵敏度高，并且在 Be(4)~U(92) 范围内所有元素的光谱具有很高的分辨率。能量色散型X射线荧光光谱仪：适用于 Na(11)~U(92) 范围内元素的快速定性定量分析；激发的荧光强度低，仪器灵敏度较差。
粉末样品制样方法：压片法、熔片法； 结果模式：单质、氧化物模式，一般是半定量测试； 可测试的深度十几微米，是一种快速的无损分析； XRF的检测限约 200 ppm，如果低于此检测限，则不太适合测试 XRF； 100 ppm 以下的数据只能作为参考，因为有的仪器噪声峰都有可能比该值高；含碳元素含量超过 10% 的样品，请先将样品烧成灰，再测试。
样品要求
1、粉末样品需提供 3~5 g，粒度小于 200 目，完全烘干；送样前请确保样品量满足要求；
2、液体样品需提供至少3mL；
3、块体样品检测单元表面尽量平整，且尺寸 25~40 mm；
4、对于轻合金（铝镁合金）厚度不低于 5 mm，其它合金不小于 1 mm；其它材料厚度需满足 3~5 mm；
5、有效元素测试范围为 Na(11) ~ U(92) ；H、He、Li 没有足够电子，无法测试；Be、B、C、N、O、F 为超轻元素，电子能量不足，测试结果不准确；
6、样品量过少、粘度低或者硬度高等导致测试时需用硼酸压片的，需另行支付压样成本费。

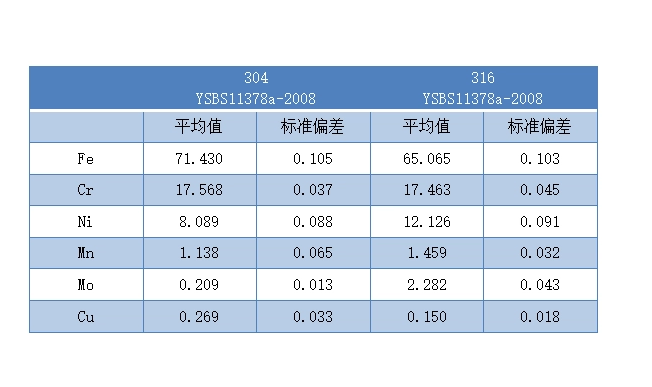

样品测试案例
1、结果是否为精确定量？
XRF 测试原则上可以精确到 ppm 级别的，但这个精度是基于标准物质的，常规的 XRF 测试只是半定量测试，误差不好判断，仅作为元素含量百分比的参考。
2、为什么样品含碳不能太高？
碳含量高不易压片，一般是建议样品做灰分处理后再进行压片测试。
3、能量型和波长型XRF有什么区别？
①原理区别：
波长色散型荧光光谱仪（WD-XRF） 是用分光近体将荧光光束色散后，测定各种元素的特征X射线波长和强度，从而测定各种元素的含量。能量色散型荧光光谱仪（ED-XRF） 是借组高分辨率敏感半导体检查仪器与多道分析器将未色散的X射线荧光按光子能量分离X色线光谱线，根据各元素能量的高低来测定各元素的量。
②结构区别

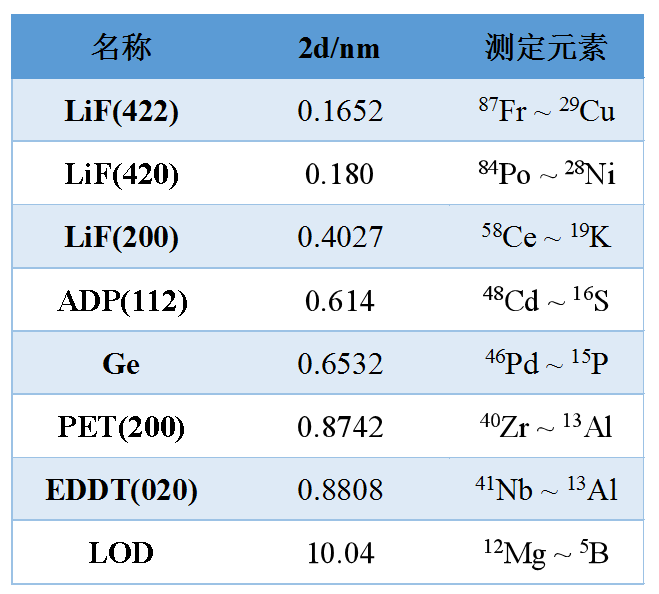

波长色散型荧光光谱仪（WD-XRF），一般由光源（X-射线管），样品室，分光晶体和检测系统等组成。能量色散型荧光光谱仪（ED-XRF），一般由光源（X-线管），样品室和检测系统等组成，与波长色散型荧光光谱仪的区别在于他不分光晶体。
③功能区别
考虑到各种情况，能量色散型荧光光谱仪和波长色散型荧光光谱仪的检测限基本相同。但在（高能光子）范围内能量色散型荧光光谱仪分辨率好些，在长波（低能光子）范围内，波长色散型荧光光谱仪的分辨率好些。
就定性分析而言，在分析多种元素时能量色散型荧光光谱仪优于单道晶体谱仪。就测量个别分析元素而言，波长色散型荧光光谱仪更优。如果分析的元素事先不知道，用能量色散较好，而分析元素已知则用多道晶体色散仪好。
对易受放射性损伤的样品，如果液体，有机物（可能发生辐射分解），玻璃品，工艺品（可能发生褪色）等，用能量色散型荧光光谱仪分析特别有利。能量色散型荧光光谱仪很适合动态系统的研究。如在催化，腐蚀，老化，磨损，改性和能量转换等与表面化学过程有关的研究。
4、XRF数据准确度怎么样？
XRF是作为定性半定量的无损检测方法，一般可以比较元素量多少，不可以准确定量。
5、可以测哪些元素？
能量型是可以直接做到从Na-U的全扫谱图，波长型一般是F-U。
