项目介绍
夹具：三点弯曲，单、双悬臂，剪切，拉伸，压缩
可测如下特性：储能模量（刚性）；损耗模量（阻尼）；粘弹性；蠕变与应力松弛；玻璃化转变；软化温度；二级相变；固化过程;
固定频率的交变应力条件下，以一定的升温速率进行测试，得到储能模量E'，损耗模量E''，和损耗因子tanδ随温度的变化曲线。
在等温条件下，进行不同振动频率应力作用时的扫描测试，得到储能模量E'，损耗模量E''，和损耗因子tanδ随频率的变化曲线。
设定一固定的静态力，在恒温条件下，可以测量材料的形变量随时间的变化。
温度一定时，不同应变振幅下阻尼值的变化，反应样品的阻尼性能。
高形弹变聚合物当温度升到Tg以上时，样品形变随应力与温度变化的曲线，反应样品的形状恢复温度，形状恢复力以及形状恢复率等性能。
设定一固定的形变量，在恒温条件下测量维持该形变量所需的应力随时间的变化。
样品要求
1、单悬臂梁：长度5-17.5mm，宽度<13mm,厚度<15mm;
建议：长度>3*宽度，长度>8*厚度；
2、双悬臂梁：长度10-35mm，宽度<13mm，厚度<15mm；
建议：长度>6*宽度，长度>16*厚度；
3、拉伸：长0-20mm，宽<13mm，厚<15mm；
4、剪切：直径<10mm，厚度<12mm，建议：直径>3*厚度；
5、三点弯曲：长度10-45mm，宽度<13mm，厚度<15mm；
建议：长度>6*宽度，长度>16*厚度；
6、压缩模式：直径<10mm，厚度<16mm。
拉伸一般适用橡胶、塑料薄膜、纤维材料；单/双悬臂 一般适用塑料，复合材料等弱至中等刚性材料；压缩/针入 一般适用凝胶、弹性体；剪切一般适用高粘度树脂，胶粘剂；三点弯曲 一般适用金属，陶瓷等刚性较大的材料。

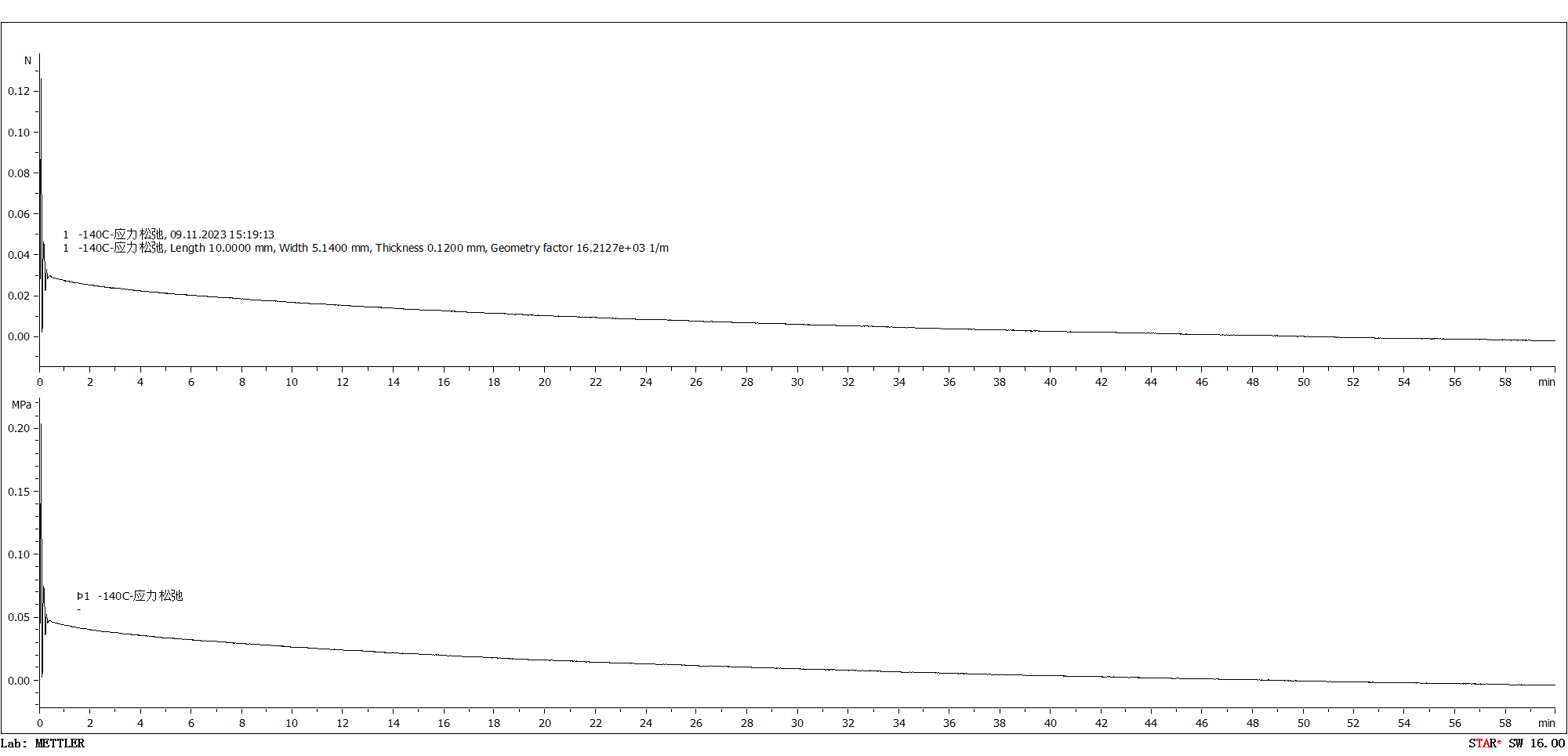

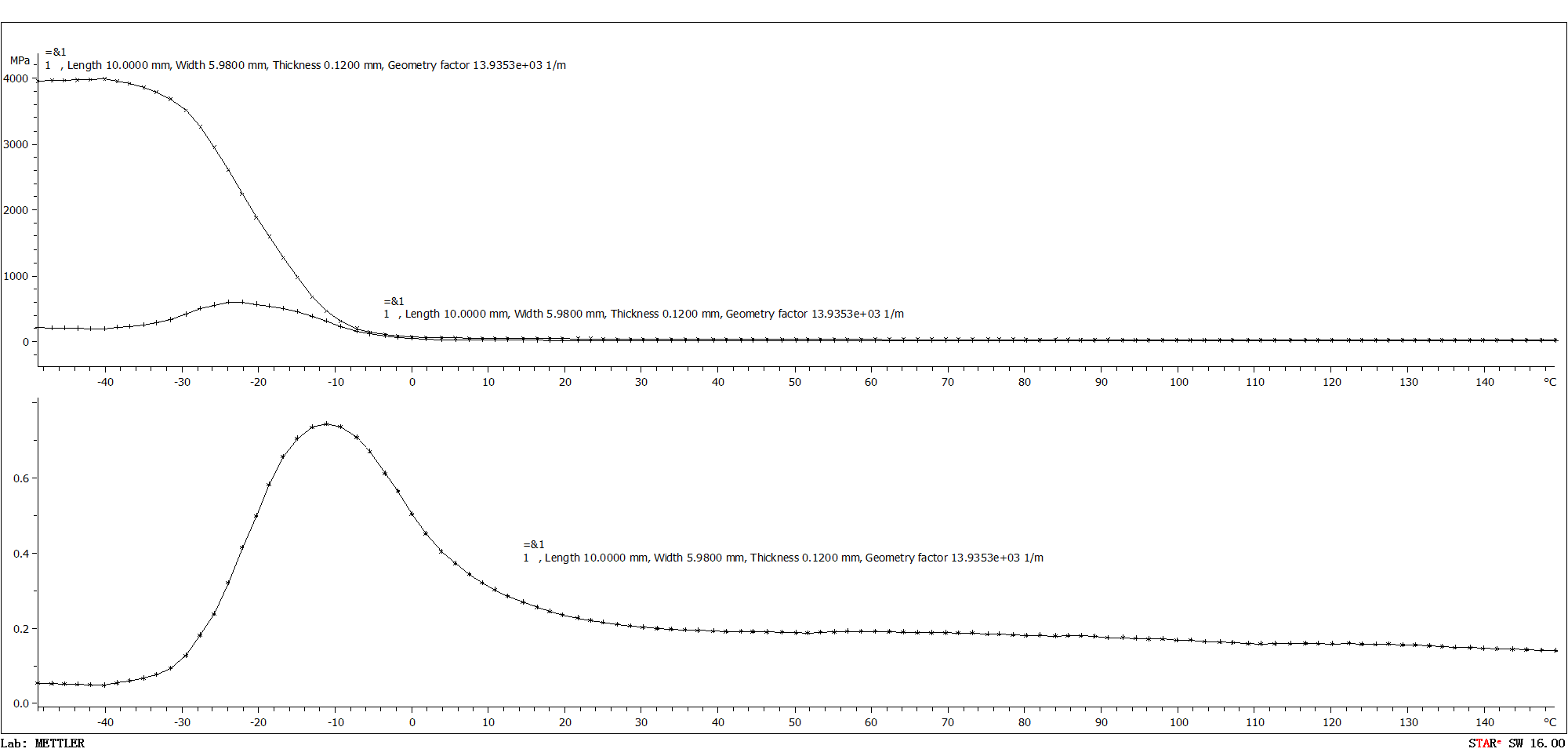

样品测试案例
